PXE装机流程详解：从网卡启动到装完回连
本文目录
PXE 装机流程，可以概括为五步：选一台在线终端做 Gateway，裸机从网卡启动并取得引导，进入 WinPE 后自动登记，按座位号推导 IP 和计算机名，再拉取镜像、写盘、回连。 本文写给机房管理员和信息科老师，按顺序讲每一步发生了什么、需要提前定好什么，以及几处容易踩的坑。如果你还在犹豫该选 PXE、一键重装还是还原卡，先看机房批量重装系统怎么做，那篇讲怎么选，这篇讲 PXE 本身。
先分清：PXE 装机适合什么机器
PXE 解决的是「机器上还没有系统、没有 Agent」的问题：新机房开机、整盘更换后的裸机，都没办法在控制台里点重装，只能靠网卡启动。机器已经在线、装过 Agent 时，直接用一键重装更省事。
按机房舰队的做法，PXE 装机有一个前提：网段里要有一台在线终端，由它做 Gateway 提供网络启动。也就是说，全新的网段需要先有一台装好系统和 Agent 的机器当起点。
步骤 1：选 Gateway，创建 PXE Session
在「裸机装机」里创建 PXE Session。创建时，下面这些要提前想好：
- DHCP 模式： 自建 DHCP，或 ProxyDHCP；
- 地址范围： 目标网段与 DHCP 起止地址；
- 座位网段： 装好的 Windows 将使用的网段；
- 安装镜像与版本： 从镜像库里选；
- 计算机名模板： 例如 {C}-stu-{D}；
- 传输策略与分区方案。
要特别记住的一点是：镜像、分区和传输策略在 Session 里一次锁定。 这一批机器用的就是这套参数，装到一半再改会很被动，所以动手前先把参数想清楚。
步骤 2：裸机从网卡启动，取得引导
裸机开机后，在固件里选择网卡启动。这一步是通用的 PXE 原理：网卡先通过 DHCP 取得地址，并得知引导程序放在哪里，再把引导程序下载下来运行。机房舰队里，这一步由 Gateway 终端提供网络启动，BIOS 与 UEFI 机器都能网启。
这一步牵涉到网段里的 DHCP，要先想清楚：
- 自建 DHCP： 机房舰队支持自建 DHCP，不打扰现网 DHCP；
- ProxyDHCP： 只补充引导信息，不动现有的地址分配，适合现网已经有 DHCP 的网段；
- 地址池要避开现有范围： 现网 DHCP 的分配范围和已经在用的静态 IP，都要提前核对，避免地址冲突。
步骤 3：进入 WinPE，自动登记
引导完成后，裸机会进入 WinPE，并自动登记到控制台。WinPE 是运行在内存里的精简系统，装机的分区、写盘都由它来完成，所以机器上原来有没有系统不影响装机。
登记之后，你能在控制台里看到这台机器。装机阶段遇到异常，终端在 WinPE 里也能看画面、用键盘；需要说明的是，WinPE 阶段只提供键盘和文本，不提供鼠标，需要鼠标点选的操作，要等机器回到 Windows 之后再做。
步骤 4：填座位号，推导 IP 和计算机名
裸机登记上来之后，它还不知道自己是几号机。机房舰队的做法是填好座位号，一键推导全部 IP 和计算机名，计算机名按 Session 里的模板（例如 {C}-stu-{D}）生成。
座位号与 IP 的对应关系，建议在装机前就整理成表，和网络管理员核对一遍。手工逐台改 IP 和机器名，是批量装机里容易出错的一环，所以尽量让它一次推导完成。
步骤 5：拉取镜像、写盘，装完回连
座位和计算机名确定后，终端按 Session 里锁定的参数开始装机：拉取镜像，写入系统，首次启动后回连控制台。
拉镜像由传输策略决定。机房舰队批量装机的镜像传输支持 P2P 互传：2 台起自动启用，跨网段也能取片，取不到的分片由中继兜底。写盘和回连是收尾两段：写入系统，装完首次启动后，终端回连控制台。本文不给 PXE 装机的耗时数字，实际耗时受硬盘写入速度与网络影响，建议先拿一个教室实测。

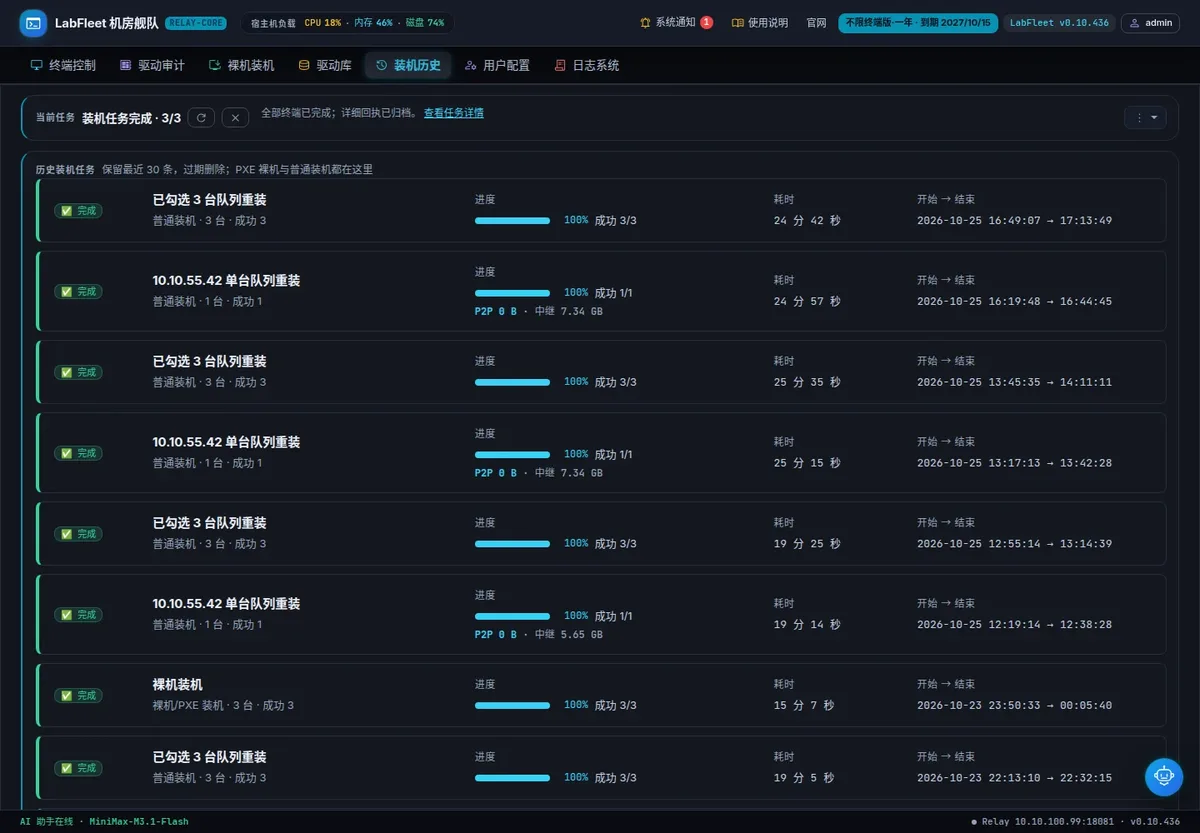

装完之后，可以到「装机历史」查看结果。装机历史保留最近 30 次任务的成败、传输方式和耗时。
另外，Session 详情里可以看 Gateway 与启动漏斗，裸机卡在哪一步，先从这里判断。
常见坑与排查顺序
下面几条来自上面的流程，按出问题的先后排列：
| 现象 | 优先检查 |
|---|---|
| 机器网卡启动后拿不到引导 | 固件里是否打开网卡启动；DHCP 模式是否选对；地址池是否与现网 DHCP、静态 IP 冲突 |
| 拿不准现网 DHCP 怎么处理 | 先和网络管理员确认：选自建 DHCP 还是 ProxyDHCP，不要直接改现网设置 |
| 部分机型启动不了 | 确认该机型的固件模式（BIOS / UEFI）与网卡是否支持网络启动 |
| 裸机没有出现在控制台 | 在 Session 详情里看 Gateway 与启动漏斗，判断卡在启动的哪一步 |
| 想换镜像或分区方案 | 这些参数在 Session 里已锁定，需要重新创建 Session |
动手前的清单
- 网段里是否有一台在线终端可以做 Gateway？
- 现网有没有 DHCP？采用自建 DHCP 还是 ProxyDHCP，是否已和网络管理员沟通？
- 目标机器是 BIOS 还是 UEFI？固件里是否打开了网卡启动？
- 镜像库里有没有可用的镜像，默认安装镜像是不是你要的那个？
- 座位号与 IP 的对应关系是否整理好？
- 要装的机器里有没有需要保留的资料？装机会重新分区写盘，先备份。
小结与下一步
回到开头的问题：PXE 装机流程就是「选 Gateway、网卡启动、WinPE 登记、座位推导、拉镜像写盘回连」五步，其中需要事先定好的是 DHCP 方式和 Session 里的镜像与分区参数。想看这些步骤在真实控制台里的样子，可以看机房舰队的功能页；免费版支持 50 台终端，授权方案见价格页。
FAQ
常见问题
PXE 装机流程大致分哪几步？
先在网段里选一台在线终端做 Gateway 并创建 Session，再让裸机从网卡启动、取得引导，进入 WinPE 后自动登记；填好座位号推导 IP 和计算机名，之后拉镜像、写盘，装完回连。
PXE 网络启动会影响机房现有的 DHCP 吗？
机房舰队支持自建 DHCP 或 ProxyDHCP，两种方式都以不打扰现网 DHCP 为目标。具体选哪一种，建议先和网络管理员确认现网的地址分配范围，再在创建 Session 时选定。
PXE 装机支持 UEFI 机器吗？
支持。机房舰队的 PXE 装机，BIOS 与 UEFI 机器都能网启。实际能否网启，还要看机器的网卡是否支持网络启动，以及固件里是否打开了网卡启动，装机前建议先拿一台试一下。
